उत्पाद विवरण:
|
| स्थिति: | नया | प्रकार: | फिन ट्यूब, हीट एक्सचेंजर ट्यूब |
|---|---|---|---|
| विनिर्देश: | अनुकूलित | सामग्री: | कार्बन स्टील, स्टेनलेस स्टील |
| सतह उपचार: | चित्रित | पंख की लंबाई: | अनुकूलित |
| स्वचालित ग्रेड: | स्वचालित | पंखुड़ी की सतह: | चिकना/उभरा/अंडाकार |
| फिन नंबर: | अनुकूलित | तापमान: | निम्न तापमान/उच्च तापमान |
| वारंटी: | 12 महीने | ट्यूब की सतह: | चिकना/उभरा/अंडाकार |
| प्रमुखता देना: | पंखयुक्त ट्यूब इकोनॉमिज़र,स्टील ट्यूब इकोनॉमिज़र,बॉयलर सहायक उपकरण अर्थशास्त्री |
||
| विवरण | ट्यूब सामग्री | FIN MATERIAL | ट्यूब का आकार |
| एक्सट्रूडेड, एल-फिन, जी (इम्बेडेड) फिन ट्यूब |
सभी प्रकार की सामग्री लागू की जा सकती है | एल्यूमीनियम A1050, A6061, A1100, A1050,A1060,कॉपर C1100,C1220 |
12.70 ~ 50.8 |
| उच्च आवृत्ति वेल्डेड फिनड ट्यूब H,HH |
कार्बन, स्टेनलेस, मिश्र धातु | कार्बन, स्टेनलेस, मिश्र धातु | 12.7~160 |
| एकीकृत तांबा& तांबा मिश्र धातु ऊंची पंख वाली नली |
C12200,C11000,C70600 | C12200,C11000, C70600 |
15.88 ~ 22.23 |
| अंडाकार पंख वाली नली, स्टड पंख वाली नली | कार्बन, स्टेनलेस, मिश्र धातु स्टील ट्यूब | कार्बन, मिश्र धातु, स्टेनलेस स्टील ट्यूब | सभी आकार उपलब्ध |
| निचला फिन ट्यूब | कार्बन स्टील, स्टेनलेस स्टील, टाइटेनियम, तांबा, पीतल, निकल मिश्र धातु आदि। |
--- |
9.52~40 |
| टर्बो-सी ट्यूब | |||
| टर्बो-ई ट्यूब | |||
| तरंगित ट्यूब | हर तरह की सामग्री | --- | 6.35~40 |
पंख वाले ट्यूबों का प्रयोग किसके लिए किया जाता है?
पंख वाले ट्यूब हीट एक्सचेंजर्स के मुख्य घटक हैं। वे ट्यूबों की एक श्रृंखला हैं जहां बाहरी तरल पदार्थ के साथ संपर्क क्षेत्र को बढ़ाने के लिए पंखों को बाहर से जोड़ा गया है,गर्मी का आदान-प्रदान करने के लिए और ट्यूब के अंदर द्रव और ट्यूब के बाहर द्रव के बीच.

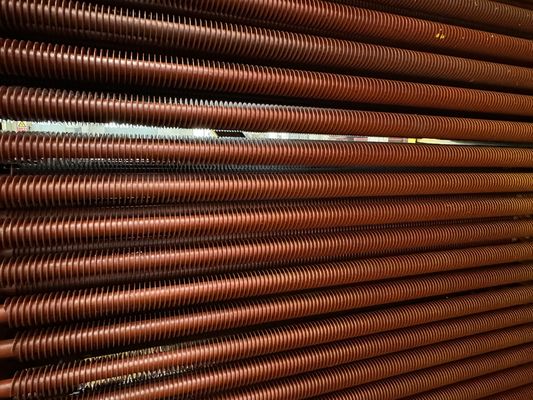

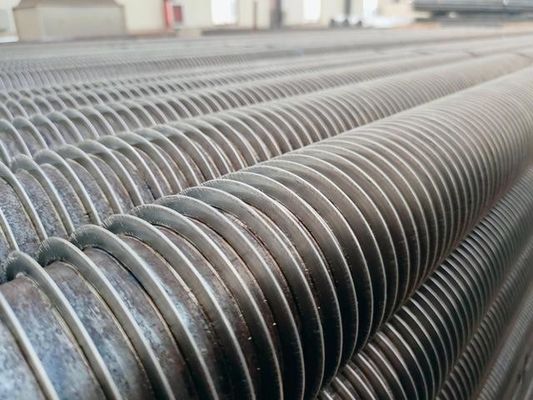

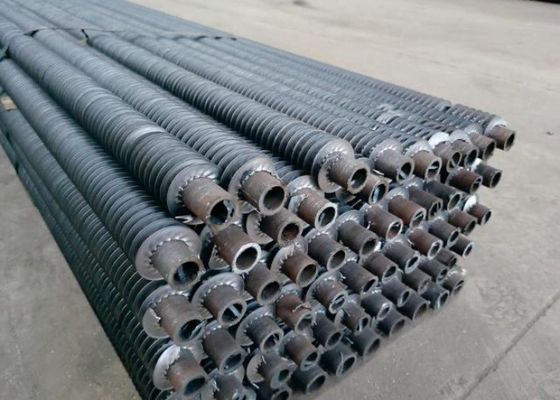

स्पाइरल फिन ट्यूब का उत्पाद परिचय
सर्पिल फिन ट्यूब के फायदे:
एच-फिनड ट्यूब पूरे एग्जॉस्ट गैस बॉयलर में मुख्य हीट एक्सचेंज घटक है, और एच-फिनड ट्यूब के निम्नलिखित फायदे हैं।
1उत्कृष्ट पहनने के प्रतिरोध
एच फिन्टेड ट्यूब हीट एक्सचेंजर लाइन में रखा गया है, और एच फिन्ट्स अंतरिक्ष को कई छोटे क्षेत्रों में अलग करते हैं, जो वायु प्रवाह को समतल करने का प्रभाव रखते हैं,की तुलना में चिकनी ट्यूब हीट एक्सचेंजर के साथ चरणबद्ध व्यवस्था और सर्पिल पंखदार हीट एक्सचेंजर और इतने पर, एक ही अन्य परिस्थितियों में, पहनने का जीवन 3 ~ 4 गुना अधिक है।
2. धूमिल होने में कमी
ट्यूब के डोरसल साइड और विंडवर्ड साइड में फोलिंग का गठन हुआ। ट्यूब की स्टेगर्ड व्यवस्था ट्यूब बंडल को फ्लश करना आसान है, बैक साइड पर फोलिंग कम है।यह उचित हवा की गति पर एक अच्छा आत्म सफाई समारोह हैएच फिन्टेड ट्यूब के दोनों ओर सीधी नहर, सड़न बनती है, जिससे सड़न ब्लोअर को अपनाते समय सबसे अच्छा सड़न प्रभाव प्राप्त हो सकता है।
3. निकास गैस के प्रतिरोध को कम करें
चूंकि एच पंख दोनों ओर सीधी नहरें बनाते हैं, और सर्पिल पंखों के सर्पिल दूत हवा के प्रवाह की दिशा को निर्देशित करते हैं,पंख H पंखों की तुलना में फफूंदी के लिए प्रवण हैं और उनके पास धुआं प्रतिरोध अधिक हैइसलिए एच-फिन्ड ट्यूब का उपयोग हवा के प्रतिरोध को कम कर सकता है, पंखे के संचालन और निवेश लागत को कम कर सकता है।

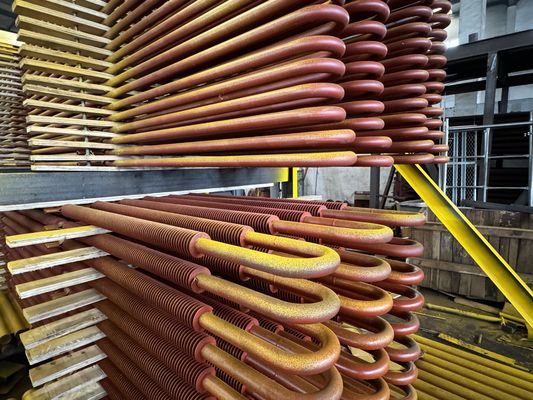

सर्पिल फिन ट्यूब इकोनॉमिज़र एक प्रकार का बॉयलर पार्ट्स है, जिसमें दो स्टील सर्कुलर सिमेट्रियों को फ्लोरोसेंट ट्यूबों पर वेल्डेड किया जाता है ताकि अक्षर "एच" जैसा सकारात्मक आकार बन सके, तथाकथित एच-फिन ट्यूब।पंख वाले ट्यूब इकोनॉमिज़र का व्यापक रूप से उपयोग उपयोगिता बॉयलरों में किया जाता है, औद्योगिक बॉयलर, समुद्री ऊर्जा, जैसे कि हीट एक्सचेंजर घटकों की पूंछ।
हमारे उत्पादों को हमारे ग्राहकों की जरूरतों और स्थिति के अनुसार संशोधित किया जा सकता है। हम सुरक्षित, विश्वसनीय और कुशल एच-फिन ट्यूबों का डिजाइन और निर्माण करते हैं।इसने स्वतंत्र उत्पाद गुणवत्ता आश्वासन प्रणाली भी पूरी की है।एच-फिन ट्यूबों का उत्पादन उच्च गर्मी हस्तांतरण दक्षता के साथ होता है, वे धुआं गैस प्रतिरोधक होते हैं और उन्हें छोटी जगह के लिए डिज़ाइन किया गया है।
| तकनीकी मापदंड | पंख 0-16 मिमी (या पंख φ25-φ75) के बाहरी व्यास की उच्च डिग्री; पंखों की चौड़ाई 2.0-5.0 मिमी; पंखों की नली की लंबाई 0.5~14 मीटर। |
| एकल धातु रोलिंग फिनिंग ट्यूब | शुद्ध एल्यूमीनियम 1060 या एल्यूमीनियम मिश्र धातु 6063,6061. बाहरी व्यास 40 मिमी से कम होना चाहिए |
| दोहरे धातु के रोलिंग फिनिंग ट्यूब | एल्यूमीनियम की बाहरी परत से ट्यूब आधारित सुरक्षा ट्यूबों, संक्षारण प्रतिरोधी, ट्यूब आधारित कार्बन स्टील पाइप से बनाया जा सकता है,इसके अलावा,स्टेनलेस स्टील ट्यूब और तांबा ट्यूब भी इस्तेमाल किया जा सकता है, साथ ही टाइटेनियम मिश्र धातु ट्यूब |

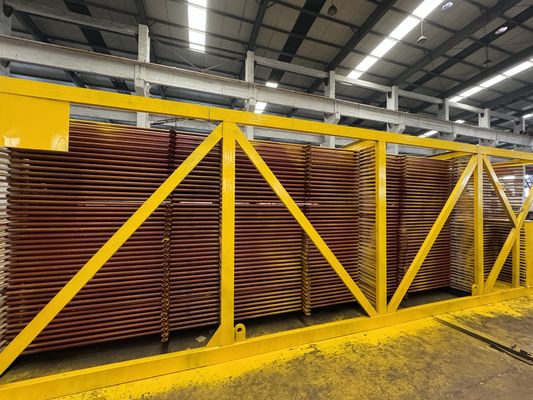

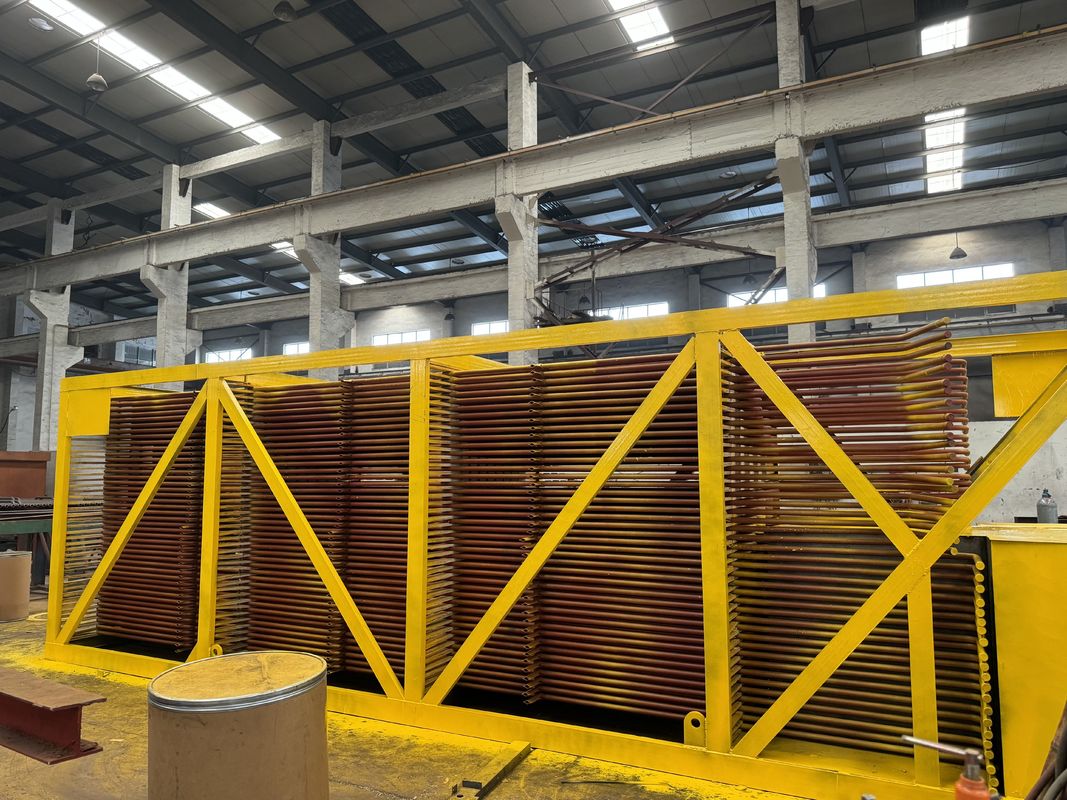

| पैकेज | एल्यूमीनियम फिनड ट्यूबों अच्छी तरह से आंतरिक और इस्पात फ्रेम में प्लास्टिक की फिल्म में पैक कर रहे हैं बाहरी भाग में |
विनिर्देश
1. हीट एक्सचेंज क्षेत्र जोड़ें और ट्यूबों की संख्या को कम करें, धुआं की गति और घर्षण को कम करने के लिए धुआं प्रवाह अनुभाग क्षेत्र को भी बढ़ाएं।
2एच प्रकार के फिन ट्यूब को डबल एच प्रकार के फिन ट्यूब के रूप में बनाया जा सकता है, लंबी ट्यूब पंक्ति में फिट होने के लिए उच्च कठोरता।
3H प्रकार के पंख वाले इकोनॉमिज़र को लाइन में रखा जाता है ताकि अंतरिक्ष को कई छोटे क्षेत्रों में बनाया जा सके, घर्षण को कम करने के लिए औसत वायु प्रवाह।
4सबसे अच्छा राख-उड़ाने का प्रभाव प्राप्त करने के लिए सीधी नहर के साथ।
5वजन को कम करने और विनिर्माण लागत को कम करने के लिए कॉम्पैक्ट संरचना।
| बेस ट्यूब सामग्री | स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु स्टील, तांबा मिश्र धातु, एल्यूमीनियम,SA179 | ||
| पंख की सामग्री | एल्यूमीनियम, तांबा मिश्र धातु, स्टेनलेस स्टील, कार्बन स्टील | ||
| मानक | ASME SA213/ASTM; ASME EA 106, ASME SA178, ASTM B1111 | ||
| पंखुड़ी की गहराई | 0.5-3 मिमी | ||
| बेस पाइप ओवरडोज | 12.7-18 मिमी | ||
| पंख प्रति इंच | 8-20नंबर (ग्राहक के अनुरोध पर) | ||
| परीक्षण की आवश्यकता | भौतिक गुण परीक्षण, रासायनिक संरचना विश्लेषण, विनाशकारी परीक्षण, अन्य निरीक्षण और ग्राहक की आवश्यकता के अनुसार परीक्षण। | ||
| आवेदन | एयर कूलर, चार्ज एयर कूलर, कंडेनसर, वाष्पीकरण, द्रव कूलर, गैस कूलर, तेल कूलर, रेडिएटर, रेफ्रिजरेशन, स्टीम टू एयर हीट एक्सचेंज, सुपर हीटर आदि। | ||
उत्पाद का परिचय
BaseTube सामग्रीः
स्टेनलेस स्टील ((SA213 304)
आयाम:
OD:16-140mm WT:2-10mm लंबाई:1-25m
पंख सामग्रीः
SA213-TP304H, तांबा आदि
पंखुड़ी का प्रकारः
KL,L,LL,H,स्पाइरल स्लॉट,लो,स्टड पाइप-विजुअल,टाइप
निर्बाध तांबा स्टेनलेस स्टील फिन ट्यूब
आयाम:
पंखुड़ी की मोटाई:0.5-4.0 मिमी पंखुड़ी की ऊंचाई:5-30 मिमी पंखुड़ी की दूरीः3.5-40 मिमी
शिल्प बनाओः
स्टील ट्यूब पॉलिशिंग-स्टील स्ट्रिप पर दांत छिद्रण-स्टील ट्रिप पर ठोस रोलिंग-उच्च आवृत्ति वेल्डिंग-हाइड्रोस्टैटिक दबाव परीक्षण, चम्फरिंग, पॉलिशिंग-गुणवत्ता निरीक्षण-पैकेजिंग
उत्पादन विधिः एक्सट्रूडेड और दागदार
आवेदनः
वायु कूलर, फायर हीटर, हीट एक्सचेंजर, समुद्री बॉयलर, इकोनॉमाइज़र, पावर प्लांट बॉयलर, एचआरएसजी बॉयलर, अपशिष्ट गर्मी वसूली इकाई, वायु हीटर आदि
विशेषताएंः1.जंगरोधी2.विनाशरोधी3.कम स्पर्श प्रतिरोध 4.उच्च स्थिरता
हमारे उत्पादों को हमारे ग्राहकों की जरूरतों और स्थिति के अनुसार संशोधित किया जा सकता है। हम सुरक्षित, विश्वसनीय और कुशल एच-फिन ट्यूबों का डिजाइन और निर्माण करते हैं।इसने स्वतंत्र उत्पाद गुणवत्ता आश्वासन प्रणाली भी पूरी की है।एच-फिन ट्यूबों का उत्पादन उच्च गर्मी हस्तांतरण दक्षता के साथ होता है, वे धुआं गैस प्रतिरोधक होते हैं और उन्हें छोटी जगह के लिए डिज़ाइन किया गया है।
| तकनीकी मापदंड | पंख 0-16 मिमी (या पंख φ25-φ75) के बाहरी व्यास की उच्च डिग्री; पंखों की चौड़ाई 2.0-5.0 मिमी; पंखों की नली की लंबाई 0.5~14 मीटर। |
| एकल धातु रोलिंग फिनिंग ट्यूब | शुद्ध एल्यूमीनियम 1060 या एल्यूमीनियम मिश्र धातु 6063,6061. बाहरी व्यास 40 मिमी से कम होना चाहिए |
| दोहरे धातु के रोलिंग फिनिंग ट्यूब | एल्यूमीनियम की बाहरी परत से ट्यूब आधारित सुरक्षा ट्यूब,जंग प्रतिरोधी,ट्यूब आधारित कार्बन स्टील पाइप से बनाया जा सकता है,इसके अलावा,स्टेनलेस स्टील ट्यूब और तांबा ट्यूब भी इस्तेमाल किया जा सकता है, साथ ही टाइटेनियम मिश्र धातु ट्यूब |
| पैकेज | एल्यूमीनियम फिनड ट्यूबों अच्छी तरह से आंतरिक और इस्पात फ्रेम में प्लास्टिक की फिल्म में पैक कर रहे हैं बाहरी भाग में |
Q1: वारंटी अवधि कितनी है?
हम सभी स्पेयर पार्ट्स के लिए 18 महीने की वारंटी प्रदान करते हैं (नाजुक भागों को छोड़कर) ।
Q2: हम गुणवत्ता की गारंटी कैसे दे सकते हैं?
सभी मशीनें आईएसओ गुणवत्ता और सीई प्रणाली आवश्यकताओं के सख्ती से अनुपालन में हैं।
2 प्रत्येक प्रक्रिया को पेशेवर कुशल श्रम द्वारा तैयार किया जाता है, इसके बाद विशेष QC
हमारे उत्पादों की सभी सूचनाओं की कुशल प्रबंधन प्रणाली में जांच की जा सकती है।
प्रश्न 3: आप हमसे क्या खरीद सकते हैं?
बॉयलर अर्थशास्त्री, बॉयलर फिन ट्यूब, बॉयलर एयर प्रीहीटर, बॉयलर सुपरहीटर, बॉयलर झिल्ली की दीवार,
बॉयलर जनरेटर हेडर और अन्य दबाव स्पेयर पार्ट्स
Q4: आप किस प्रकार की सेवा प्रदान करते हैं?
बिक्री से पहलेः
उत्पाद जानकारी, बाजार अनुसंधान पूर्वानुमान, उत्पाद अनुकूलन, उत्पाद प्रसंस्करण, परामर्श और अन्य सेवाएं प्रदान करें।
Q5: क्या आप एक कारखाना या ट्रेडिंग कंपनी हैं, आप कहां स्थित हैं?
हम एक कारखाना हैं, जो शंघाई हवाई अड्डे से केवल 130 किमी (कार से 2 घंटे) दूर है।
हम आपकी यात्रा के लिए शंघाई में पिकअप सेवा प्रदान करते हैं।
